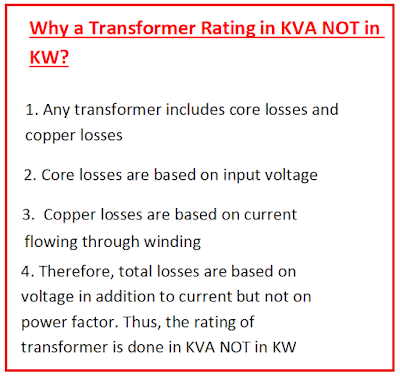

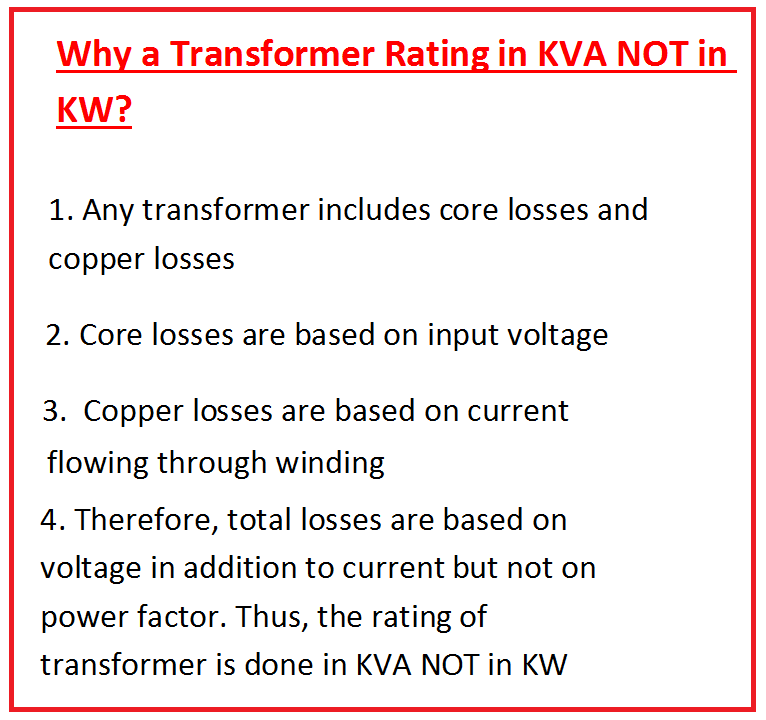

¿Por qué transformador nominal en kVA y no en kW?

<p style=”text-align: justify;”>No solo los transformadores, incluso los alternadores están clasificados en VA, kVA o MVA, etc. La clasificación de un transformador depende de que la temperatura del devanado o del aceite alcance el valor límite especificado que se decide por el tipo de aislamiento menos un margen de seguridad, algo así como 170 – 20 = 150 °C.

Ahora la temperatura sube debido a las pérdidas. Las pérdidas en el cobre que varían con la carga dependen de I2 y también están presentes pequeñas pérdidas en el núcleo que dependen de la tensión de alimentación que es prácticamente constante. La pérdida será la misma siempre que la magnitud de la corriente sea la misma independientemente del factor de potencia (pf) de la corriente de carga.

Solo para aclarar, considere un transformador monofásico de 110 V/220 V.

Deje que su Req = Resistencia equivalente sea de 3 ohmios (referido al lado de 220 V).

Sea de 2,2 kVA. La corriente nominal en el lado de 110 V es de 20 A y en el lado de 220 V es de 10 A.

Primero ponga una carga en el lado de 220 V dibujando 10 A en pf = 1.0.

La pérdida total será = 3(102) = 300 W + pérdida en el núcleo de, digamos, 30 W.

La salida será = 220 (10) (1,0) = 2200 W = 2,2 kW.

Los kVA = VI/1000 = 220(10)/1000= 2,2 kVA

A continuación, coloque una carga puramente inductiva o capacitiva que consuma los mismos 10 A pero con un pf = 0.

De nuevo, las pérdidas totales serán = 3(102) = 300 W+ pérdida en el núcleo de, digamos, 30 W, igual que antes.

Pero la salida será =220 (10) (0) = 0 kW.

Los kVA =VI/1000=220(10)/1000= 2,2 kVA

Entonces, se puede ver que con los mismos kVA pero diferentes kW, las pérdidas son las mismas en ambos casos y el aumento de temperatura será idéntico en ambos casos y, por lo tanto, cuando diseñamos un Transformador, la clasificación del Transformador debe darse en KVA o VA o MVA. .
