Principio básico del transformador automático

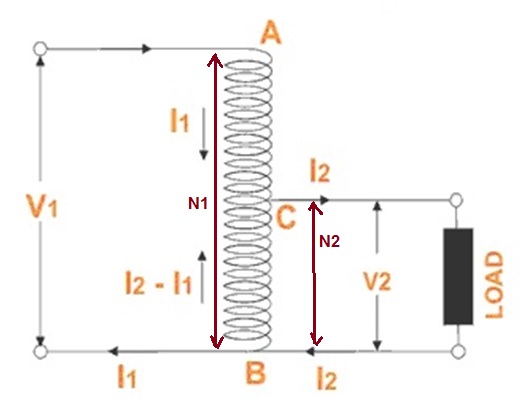

<p style=”text-align: justify;”>Un transformador, en el que una parte del devanado es común tanto al circuito primario como al secundario, se denomina autotransformador. Cabe señalar que en el transformador de dos devanados, los devanados primario y secundario están aislados eléctricamente, pero en el transformador automático, los dos devanados no están aislados eléctricamente. En la siguiente figura se muestra un diagrama simplificado de un transformador automático reductor.

Como se muestra en la figura anterior, N1 y N2 son el número de vueltas entre el devanado AB y AC respectivamente. Si se aplica un voltaje V1 a través de AB, una corriente de excitación comenzará a fluir a través de todo el devanado. Por lo tanto, el voltaje por vuelta en el devanado AB es V1/N1 y, por lo tanto, el voltaje en CB es (V1/N1)N2. Como la corriente de carga es I2 y la corriente tomada de la fuente es I1, despreciando las pérdidas Potencia de entrada = Potencia de salida V1I1CosØ1= V2I2CosØ2 ………………….(1) Suponiendo que la caída de impedancia interna y las pérdidas son insignificantes, el factor de potencia para el primario y la secundaria será casi igual. CosØ1 = CosØ2 Por lo tanto, de la ecuación (1), V1I1 = V2I2 Por lo tanto, V2 / V1= I1 / I2 = N2 / N1 =k (digamos) En nuestro caso de autotransformador reductor, k<1. Nuevamente, dado que la dirección del flujo de la corriente de carga es opuesta a la corriente que fluye en el Primario debido a la Ley de Lenze, por lo tanto, la corriente que fluye en el devanado BC = (I2-I1) ICB = (I2 - I1) Ahora el MMF primario = IACx(N1-N2) = I1x(N1– N2) = N1I1– N2I1 Pero N1 / N2= I2 / I1 Entonces, N1I1= N2I2 Por lo tanto, ahora el MMF primario = N2I2– N2I1 = (I2– I1)xN2 = ICBxN2 = MMF secundario Así vemos que en Auto Transformador, la acción del Transformador tiene lugar entre el devanado AC y BC. Por lo tanto, VA del devanado AC se transferirá al devanado BC por la acción del Transformador. Por lo tanto, VA Transformada = VABxIAB = (V1-V2)xI1 ………………………(2) Ahora, VA entrada total = V1xI1 Por lo tanto, VA Transformada / VA Entrada = [(V1-V2)xI1] / V1I1 = 1 – V2/V1 = 1-k Así vemos que del total de VA de entrada, sólo una parte se transforma por acción del Transformador y por lo tanto el resto se transfiere por conducción. Entonces, VA conducida = Entrada total – VA transformada = V1I1 – (V1-V2)xI1 …………………De la ecuación (1) = V2I1 Entonces, VA conducida / VA de entrada = V2I1/ V1I1 = V2/V1= k Por lo tanto, en un autotransformador, una parte de la potencia de entrada se entrega a la carga mediante la acción del transformador, mientras que el resto se realiza mediante el método de conducción. La transferencia de energía debido al método de conducción es posible en Auto Transformer porque una parte del devanado es común tanto al circuito primario como al secundario.
