Distintos diseños para subestación

La subestación es la parte de un sistema de suministro eléctrico que transmite la alta tensión desde las subestaciones generadoras hasta las redes locales de distribución. Entre la generación y distribución, la tensión puede variar a través de varias subestaciones. Los diferentes tipos de diseño para la subestación se explican a continuación en detalle.

Subestación radial típica

En la subestación radial, solo hay una fuente de alimentación de la carga como se muestra en la figura a continuación. Este sistema de suministro no es confiable debido al apagón total cuando falla la fuente o la línea presenta una falla. Este tipo de subestación se utiliza en el sistema de distribución, particularmente en el área rural debido a su poca importancia.

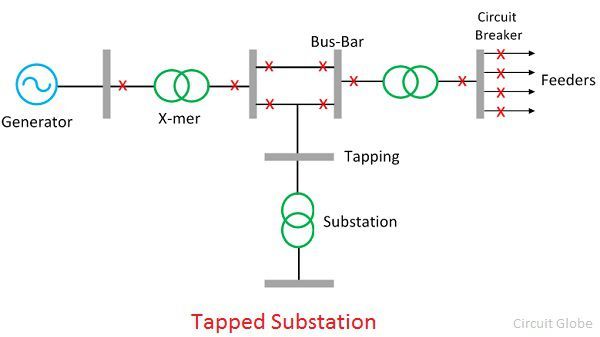

Subestación con derivaciones

Este suministro es igualmente poco confiable e inseguro porque habrá una falla total del suministro cuando la fuente o la línea se vuelvan defectuosas.

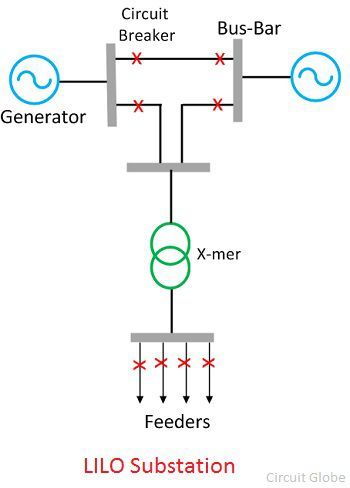

Subestación LILo (Line In Line Out)

En esta subestación, una larga línea de distribución entra y sale de una subestación recién creada, como se muestra a continuación. Este esquema es un poco caro debido a la necesidad de un diseño adicional. Pero es más seguro.

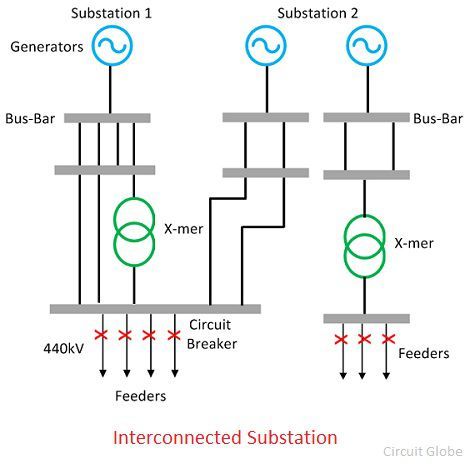

Subestación Interconectada

Este es el sistema de suministro más preferido que es seguro y confiable. La interrupción de la fuente y la línea no afecta el sistema de suministro de energía porque hay muchas otras alternativas disponibles.

Tal formación de la red se llama red eléctrica.
