<p style=”text-align: justify;”>Para comprender este aspecto, la corriente de toma y la corriente de ruptura, primero debemos saber qué significa realmente la corriente de toma y la corriente de ruptura en el contexto de Circuit Breaker.
Hacer corriente de un disyuntor es el valor pico del bucle de corriente máxima durante la condición subtransitoria, incluido el componente de CC cuando se cierra el interruptor. En la figura siguiente, I1 representa la corriente de fabricación del disyuntor excluyendo el componente de CC.
Básicamente, la capacidad de un interruptor para generar corriente depende de su capacidad para resistir y cerrarse con éxito contra el efecto de las fuerzas electromagnéticas. Como sabemos, la fuerza electromagnética es directamente proporcional al cuadrado de la corriente, por lo tanto, mientras el interruptor se está cerrando, la fuerza electromagnética máxima en su contacto se verá cuando la corriente esté en su valor máximo. Por esta razón, la generación de corriente de un disyuntor se especifica en términos de valor máximo de corriente.
Nuevamente, puede suceder que el interruptor esté cerrado cuando existe la falla, en ese caso también el interruptor debe estar diseñado para soportar las fuerzas electromagnéticas. Consideremos la condición más severa en la que se cierra el interruptor.
La condición más grave es la falla de fase a cortocircuito durante la cual la corriente a través del cable de fase será máxima para la condición subtransitoria (subtransitoria significa los primeros uno o dos ciclos de corriente) y luego la corriente disminuye. Después de 8 a 10 ciclos, es decir, estado transitorio, la corriente disminuye aún más y se alcanza el estado estable. Por lo tanto, vemos que antes de que la corriente alcance el estado estacionario, hay dos estados Subtransitorio y Estado transitorio donde la corriente decae para alcanzar el estado estacionario.
En la figura anterior, es bastante claro que la naturaleza de la corriente es asimétrica. Esto se debe a la presencia del componente de CC de la corriente, pero en estado estable la corriente se vuelve sinusoidal, es decir, simétrica.
Índice de contenidos
Corriente de ruptura del disyuntor:

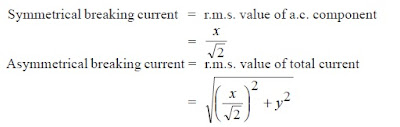

La Corriente de Corte de un Interruptor Automático depende del instante de la onda de corriente donde los contactos del Interruptor comienzan a separarse. En la siguiente figura, el contacto comienza a separarse en AB. Deje que el componente simétrico de la corriente en AB sea X amp y el valor del componente DC es y amperio.
Por lo tanto,
Tenga en cuenta que la corriente de ruptura del disyuntor siempre se da en RMS. Aquí, hay dos cosas que deben tenerse en cuenta. La corriente de ruptura se puede especificar en corriente de ruptura simétrica o corriente de ruptura asimétrica. En India, la corriente de ruptura se especifica en términos de corriente de ruptura simétrica, mientras que en EE. UU. es corriente de ruptura asimétrica.
De la discusión anterior, está claro que la corriente de creación es el valor máximo de la corriente durante el estado subtransitorio, incluido el valor de compensación de CC, mientras que la corriente de ruptura es el valor RMS de la corriente en el instante de la separación del contacto del interruptor. Por lo tanto, la corriente de cierre debe ser mayor que la corriente de corte.
Relación entre la toma de corriente y la ruptura de corriente:
Si el simétrico Se conoce Breaking Current, luego Making Current se puede obtener de la siguiente manera.
Deje que la corriente de ruptura simétrica = I
Entonces, el valor máximo de la corriente de ruptura simétrica = 1.414xl
Ahora, necesitamos incluir el componente de CC de la corriente para generar corriente. Como el componente de CC de la corriente durante el estado subtransitorio es casi igual al valor máximo de la corriente, por lo tanto
Haciendo Corriente = 1.414xIx1.8
= 2.55xI
¡Gracias!
