Diferencia entre el MOSFET en modo de agotamiento y el MOSFET en modo de mejora

Índice de contenidos

Modo de mejora MOSFET:
MOSFET de modo de agotamiento:
- Modo de mejora MOSFET:
- MOSFET de modo de agotamiento:

Modo de mejora MOSFET:

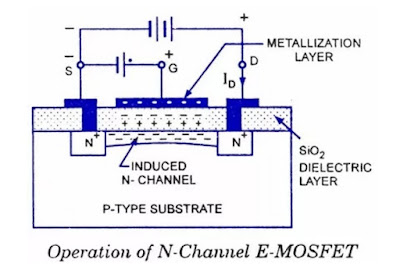

Para un MOSFET de mejora, el canal no existe inicialmente. Solo surge una vez que se aplica un voltaje mayor que Vth, el voltaje de umbral. Por ejemplo, en un MOSFET de canal n, el sustrato está hecho de material tipo p. Considere que la fuente está en un potencial de tierra de referencia de 0 voltios. Para un voltaje de puerta a fuente de 0 voltios, no hay canal en el sustrato de tipo p. Una vez que el voltaje comienza a aumentar, los agujeros se alejan de la región cercana a la puerta debido al potencial positivo creciente y, por lo tanto, dejan atrás una región de exceso de electrones. Esta región de exceso de electrones forma el canal para el nMOSFET. Esa es la razón por la que se llama MOSFET de canal n.

Para un MOSFET de mejora de canal p, dado que el sustrato es de tipo n, para formar un canal de tipo p, necesitamos alejar los electrones de cerca de la región de la puerta, lo que significa que tenemos que aplicar una puerta negativa a la fuente de voltaje/ potencial. Por lo tanto, para un MOSFET de mejora, el canal no existe en Vgs = 0V y entra en juego solo cuando se excede el voltaje de umbral, Vth. Esta es la razón por la cual se le llama Mejora escribe MOSFET ya que la aplicación de un voltaje mejora el canal de un estado de casi inexistencia a un estado de existencia.

MOSFET de modo de agotamiento:

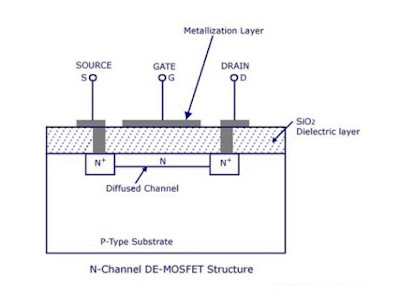

Para MOSFET tipo empobrecimiento, todo es igual excepto que el canal ya está implantado en el sustrato por difusión. Por lo tanto, una corriente puede fluir entre la fuente y el drenaje incluso a Vgs = 0 voltios, ya que los portadores de carga ya están presentes y no es necesario aplicar un voltaje de polarización para crear una región de exceso de portadores cerca de la región de la puerta.

Por ejemplo, para el MOSFET de tipo empobrecimiento de canal n que se muestra arriba, el canal ya se ha implantado en el sustrato por difusión y así es como se ve el dispositivo sin ningún sesgo. Compare eso con el aspecto de un MOSFET mejorado CON BIAS como se muestra en la figura anterior. Para el dispositivo anterior, si comenzamos a aumentar el voltaje de la fuente de la puerta, más y más agujeros se alejarán del canal y, por lo tanto, el canal se profundizará, mejorará, ya que la salida dejará más y más electrones descubiertos en exceso. agujeros

Si ahora comenzamos a disminuir el voltaje de la fuente de la puerta, los agujeros serán atraídos hacia la puerta debido al potencial decreciente y, por lo tanto, el canal comenzará a volverse más y menos profundo, es decir, se agotará. En otras palabras, podemos decir que el canal se está agotando de portadores libres, es decir, electrones. Esta es la razón por la que se llama Tipo de empobrecimiento nMOSFET. Ahora debería quedar claro que el nMOSFET de empobrecimiento debe tener un voltaje de umbral negativo Vth, mientras que un MOSFET de tipo de mejora de canal n tiene un voltaje de umbral positivo.

En breve,

Modo de mejora MOSFET:

El canal no existe inicialmente. Cuando aplicamos un voltaje de entrada conocido como canal de voltaje de umbral, se crea mediante la repulsión de los portadores mayoritarios en la región principal entre la FUENTE y el DRENAJE cerca de la PUERTA. El estado predeterminado es APAGADO, es decir, no fluye corriente sin aplicar voltaje.

MOSFET de modo de agotamiento:

El canal ya existe. Tenemos que aplicar algo de voltaje de entrada para colapsar el canal y detener el flujo de corriente entre la FUENTE y el DRENAJE. El estado predeterminado es ON, es decir, la corriente fluye sin aplicar voltaje.
