Causa del efecto piel en conductores de CA

<p style=”text-align: justify;”>El comportamiento de la corriente alterna es diferente al comportamiento de la corriente continua. Cuando la corriente continua fluye a través de un conductor, se distribuye uniformemente en toda la sección transversal del conductor, pero cuando fluye la corriente alterna, tiende a fluir cerca de la superficie del conductor. Este comportamiento de la corriente alterna se conoce popularmente como Efecto Piel.

Debido al efecto de piel, la sección transversal efectiva del conductor a través del cual fluye la CA se reduce, lo que a su vez significa que la resistencia de CA es mayor en comparación con la resistencia de CC.

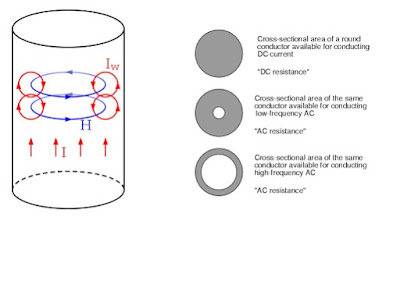

Para entender la razón del Efecto Piel, observe cuidadosamente la siguiente figura.

En la figura anterior, I es la corriente alterna que fluye en el conductor. Esta corriente creo un campo magnético circular H que se muestra en azul según la regla del pulgar derecho. El campo magnético induce, a su vez, encuentra una forma de descargar la energía almacenada en forma de corriente Iw. En otras palabras, el campo magnético induce una corriente en la espira circular del conductor. Esta corriente inversa resiste el flujo original de corriente debido a que el flujo de corriente alterna se reduce razonablemente. Este efecto se conoce como Efecto Piel.

Ahora, hay algunos puntos interesantes a tener en cuenta.

La primera es por qué la corriente es menor en el centro.

Esto se debe a que la trayectoria de la corriente Iw, como se muestra en la figura anterior, a lo largo de la circunferencia del campo magnético H converge en el medio, por lo tanto, resistirá más el flujo de corriente a través del centro del conductor.

Otra cosa es el efecto de la frecuencia en el Efecto Piel. El efecto pelicular aumenta a medida que aumenta la frecuencia del suministro de CA. ¿Por qué?

Dado que, a baja frecuencia, el campo magnético tiene suficiente tiempo para descargarse cuando la intensidad de la corriente disminuye/cambia de dirección, el efecto pelicular no se observa ya que la fuerza opuesta se distribuye en un intervalo largo.

Pero a alta frecuencia, se reduce el tiempo de descarga de la energía almacenada; por lo tanto, la energía se acumula para crear una fuerza opuesta suficientemente observable en forma de Iwcurrent. Por eso a alta frecuencia el Efecto Piel es mayor.
