Definición: El instrumento que mide el voltaje o la diferencia de potencial en voltios se conoce como voltímetro. Funciona según el principio de que el par es generado por la corriente que induce debido al voltaje medido y este par desvía el puntero del instrumento. La desviación del puntero es directamente proporcional a la diferencia de potencial entre los puntos. El voltímetro siempre está conectado en paralelo con el circuito.
Índice de contenidos
Representación simbólica del voltímetro
El voltímetro está representado por el alfabeto V dentro del círculo junto con los dos terminales.
¿Por qué se conecta el voltímetro en paralelo?
El voltímetro se construye de tal manera que su resistencia interna siempre permanece alta. Si se conecta en serie con el circuito, minimiza la corriente que fluye debido al voltaje medido. Por lo tanto, perturbe la lectura del voltímetro.
El voltímetro siempre se conecta en paralelo con el circuito. de modo que la misma caída de voltaje ocurra a través de él. La alta resistencia del voltímetro se combina con la impedancia del elemento a través del cual está conectado. Y la impedancia total del sistema es igual a la impedancia que tenía el elemento. Por lo tanto, no se produce ninguna obstrucción en el circuito debido al voltímetro y el medidor da la lectura correcta.
¿Por qué el voltímetro tiene alta resistencia?
El voltímetro está construido con una resistencia interna muy alta porque mide la diferencia de potencial entre los dos puntos del circuito. El voltímetro no cambia la corriente del dispositivo de medición.
Si el voltímetro tiene baja resistencia, la corriente pasa a través de él y el voltímetro da un resultado incorrecto. La alta resistencia del voltímetro no deja pasar la corriente a través de él y así se obtiene la lectura correcta.
Tipos de voltímetro

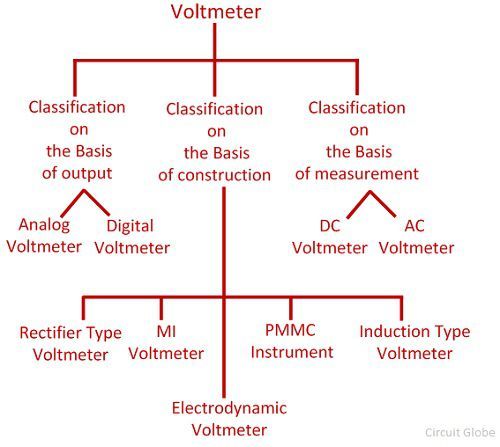

El voltímetro se clasifica en tres formas. La clasificación del voltímetro se muestra en la siguiente figura.
Sobre la base de la construcción, el voltímetro es de los siguientes tipos.
Voltímetro PMMC
Funciona según el principio de que el conductor que lleva corriente se coloca en el campo magnético y, debido a la corriente, la fuerza que actúa sobre el conductor. La corriente se induce en el instrumento PMMC debido al voltaje medido, y esta corriente desvía la aguja del medidor.
El voltímetro PMMC se utiliza para la medición de CC. La precisión del instrumento es muy alta y tiene un bajo consumo de energía. La única desventaja del instrumento es que es muy costoso. El rango del voltímetro PMMC aumenta al conectar la resistencia en serie con él.
MI voltímetro
El instrumento MI significa instrumento de hierro en movimiento. Este instrumento se utiliza para medir tanto el voltaje de CA como el de CC. En este tipo de instrumento, la deflexión es directamente proporcional al voltaje de la bobina. El instrumento de hierro en movimiento se clasifica en dos tipos.
- Instrumento de hierro móvil tipo atracción
- Instrumento de hierro móvil de tipo repulsión
Voltímetro electrodinamómetro
El voltímetro de electro-dinamómetro se utiliza para medir el voltaje del circuito de CA y CC. En este tipo de instrumentos, la calibración es la misma tanto para la medida AC como DC.
voltímetro rectificador
Este tipo de instrumento se utiliza en circuitos de CA para la medición de voltaje. El instrumento rectificador convierte la cantidad de CA en la cantidad de CC con la ayuda del rectificador. Y luego la señal de CC es medida por el instrumento PMMC.
A continuación se presenta la clasificación de los instrumentos en cuanto a las visualizaciones de lectura de salida.
Voltímetro analógico
El voltímetro analógico se utiliza para medir el voltaje de CA. Muestra la lectura a través del puntero que está fijo en la escala calibrada. La desviación de la aguja depende del par que actúa sobre ella. La magnitud del par desarrollado es directamente proporcional al voltaje de medición.
voltímetro digital
El voltímetro que muestra la lectura en forma numérica se conoce como voltímetro digital. El voltímetro digital da el resultado exacto.
El instrumento que mide la corriente continua se conoce como voltímetro de CC, y el voltímetro de CA se usa en el circuito de CA para la medición de voltaje alterno.
