Eficiencia de cadena de SCR:
La eficiencia de cadena de SCR es el grado de utilización de la capacidad de los SCR individuales en una cadena de SCR conectados en serie/paralelo. La eficiencia de la cadena siempre es menor que 1.
Se requiere una conexión en serie o en paralelo de SCR para cumplir con los requisitos de voltaje / corriente más altos en aplicaciones industriales. Aunque la clasificación de SCR individuales ha aumentado considerablemente y los SCR con clasificación de voltaje y corriente de 10 kV y 3 kA están fácilmente disponibles, pero en aplicaciones industriales el requisito de voltaje y corriente puede ser mayor. En tal caso, los SCR se conectan en serie para cumplir con el requisito de mayor voltaje, mientras que se conectan en paralelo para cumplir con el requisito de mayor corriente. Pero cualquiera que sea la forma de conexión, se debe garantizar que la clasificación SCR se utilice por completo.
Como se puede ver en la fórmula de la eficiencia de la cadena, el valor de la eficiencia de la cadena siempre es menor que la unidad. Esto significa que el voltaje general a través de la cadena siempre es menor que el voltaje calculado a través de la cadena al considerar la clasificación de voltaje/corriente del SCR individual y el número de SCR. Esto se debe a que las características VI de los SCR no son idénticas, por lo tanto, es probable que se produzca una distribución desigual de voltaje/corriente entre los SCR individuales en una cadena. Sin embargo, la distribución desigual de voltaje/corriente se puede minimizar mediante el uso de un anillo ecualizador externo. Pero para ser honesto, el uso del anillo ecualizador no hace que la eficiencia de la cuerda sea una unidad, sino que mejora su valor.

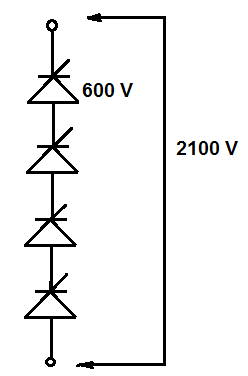

Consideremos un ejemplo para comprender mejor el concepto de eficiencia de cadena. La siguiente figura muestra una cadena que tiene 4 SCR. Cada SCR tiene una potencia nominal de 600 V y el voltaje entre los terminales de la cadena es de 2100 V.
Por lo tanto,
Eficiencia de cadena de SCR
=2100 / [600×4]
= 0,875
= 87,5%
Factor de reducción (DFR) de SCR:
El factor de reducción es la cantidad por la cual la eficiencia de la cadena se desvía de la unidad o del 100 %.
DFR = [1 – String Efficiency]
= [100 – % String Efficiency]
El factor de reducción da una idea de la capacidad no utilizada disponible en una serie de SCR. Esta es la razón; es una medida de la fiabilidad de la cadena. Cuanto menor sea el valor de la eficiencia de picadura, menor será el voltaje / corriente compartido por los SCR individuales. Esto significa que habrá más capacidad no utilizada disponible con la cadena y, por lo tanto, más DFR. Pero una menor eficiencia de la cuerda aumenta el costo de la cuerda. Por lo tanto, se hace un compromiso entre la economía y la confiabilidad mediante el diseño adecuado de un valor de eficiencia de cadena.
Para nuestro ejemplo, el valor del factor de reducción,
DFR = [100 – 87.5%]
= 12,5 %
