Supresión de Armónicos en Transformador

En esta publicación nos centraremos en varios métodos adoptados para suprimir armónicos en un transformador. Los armónicos en un transformador se pueden suprimir mediante métodos de flujo:

Densidad de flujo inferior:

Los armónicos en el transformador se pueden suprimir al tener una densidad de flujo más baja en el núcleo, pero tiene la desventaja de que este método de reducción de la densidad de flujo en el núcleo conducirá a un área de sección transversal más alta del núcleo y más número de vueltas para mantener la relación de voltaje.

Porque V = 1.414πfNØ

Entonces, si B se reduce, entonces para tener un valor constante de V, necesitamos aumentar el área de la sección transversal A para mantener el flujo Ø (como Ø = BA) y el número de vueltas N. Por lo tanto, este método de reducción de armónicos no es económico y no se usa. .

Tipo de conexión:

Los armónicos triples son aquellos que tienen una frecuencia múltiplo de 3. La corriente y el voltaje armónicos triples en la línea se suprimen mediante el uso de una conexión en estrella o triángulo del devanado en el transformador.

Devanado primario o secundario en triángulo:

Como sabemos, los voltajes armónicos tienen un efecto más molesto que la corriente armónica. Por lo tanto, se hace todo lo posible para suprimir los voltajes del tercer armónico en el Transformador.

Cuando cualquiera de los devanados primario o secundario está conectado en triángulo, los voltajes armónicos triples se suprimen considerablemente. En vista de esto, uno de los devanados de los transformadores, ya sea primario o secundario, debe conectarse en triángulo para suprimir los armónicos triples.

Uso de Devanado Terciario:

Como se vio en el párrafo anterior, necesitamos conectar el Primario o el Secundario en Delta para suprimir los armónicos triples, pero en caso de que no sea posible conectar el Primario o el Secundario en Delta, entonces el Transformador trifásico debe estar diseñado para tener un extra es decir, devanado terciario conectado en Delta. Este delta cerrado formado por el devanado terciario proporciona un camino para las corrientes del tercer armónico y, por lo tanto, la EMF y el flujo se vuelven de naturaleza aproximadamente sinusoidal.

Cabe señalar que el devanado terciario no tiene ningún efecto sobre los voltajes de los componentes de frecuencia fundamental porque la suma fasorial de tres FEM desplazadas mutuamente en un ángulo de 120° es cero en el devanado terciario conectado en triángulo cerrado.

Transformador de puesta a tierra estrella-triángulo:

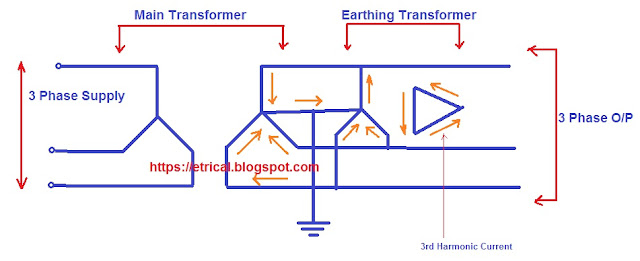

Los voltajes del tercer armónico en el transformador estrella-estrella de dos devanados también se pueden suprimir usando el transformador de puesta a tierra estrella-triángulo como se muestra en la figura a continuación.

El Delta cerrado proporciona un camino para las corrientes del tercer armónico y, por lo tanto, el EMF y el flujo permanecen sinusoidales.

Para el transformador estrella-estrella, los voltajes del tercer armónico también se pueden suprimir utilizando un suministro de 4 cables o conectando a tierra el punto neutro del transformador si el neutro del alternador/generador está conectado a tierra. El cable neutro en este caso proporciona un camino para el flujo de la corriente del tercer armónico y, por lo tanto, el flujo y el EMF permanecen sinusoidales.
