<p style=”text-align: justify;”>En esta publicación, discutiremos sobre las características de corriente de velocidad del motor de la serie DC. Después de leer esta publicación, hágase la respuesta de la pregunta “¿Por qué el motor de CC no debe arrancarse sin carga?Estoy seguro de que serás capaz de responder.
En el motor de la serie DC, el devanado de campo permanece en serie con el devanado de armadura como se muestra en la figura a continuación.
Por lo tanto, la corriente que fluye a través de la bobina de campo y la armadura será la misma. Entonces, si Ia es la corriente de armadura, entonces Ia también será la corriente de campo. Si se desprecian la saturación y la reacción del inducido, el flujo magnético producido por el devanado de campo del motor en serie de CC será proporcional a la corriente del inducido Ia.
Entonces, para el motor de la serie DC podemos escribir,
Ø = flujo principal = KIa …………………..donde K es una constante.
Supongamos que se aplica un voltaje de CC V a través de los terminales del motor de la serie de CC, luego
V = Ea +Ia(Ra+Rs) ……………………………..(1)
Donde Ea = Fuerza contraelectromotriz de la armadura
Ra = Resistencia del devanado del inducido
Rs = Resistencia del devanado de campo en serie del motor en serie de CC
De la ecuación (1),
Ea = V- Ia(Ra+Rs)
Pero Ea = Ka Øωm donde ωm = Velocidad de rotación del motor serie DC y Ka = constante.
Así, Ka Øωm = V- Ia(Ra+Rs)
ωm = [V- Ia(Ra+Rs)] / Ka Ø
= [V- Ia(Ra+Rs)] / KaxKIa (As Ø = KIa)
= V/KaKIa – (Ra+Rs)/KaK …………………………………(2)

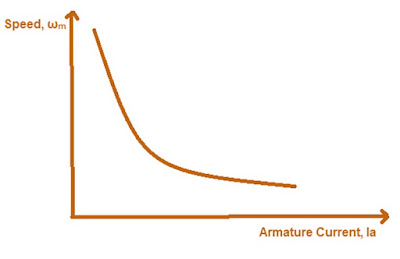

Por lo tanto, a partir de la ecuación (2), está claro que la velocidad del motor en serie de CC es inversamente proporcional a la corriente de armadura Ia. Si trazamos la curva de velocidad y la corriente de armadura Ia, entonces será una hipérbola como se muestra en la figura a continuación.
Ahora supongamos que el motor de la serie CC se inicia sin carga, entonces el motor de la serie CC tomará una corriente muy pequeña de la red de suministro, ya que la potencia de entrada necesaria es solo para superar las pérdidas sin carga. Por lo tanto, la corriente sin carga del motor de la serie DC se puede suponer aproximadamente cero, es decir, Ia~0
Por lo tanto de la ecuación (2),
Velocidad del motor de la serie CC ωm = Muy alta, lo que también se desprende de las características de corriente de velocidad del motor de la serie CC, como se muestra en la figura anterior.
Por lo tanto, si el motor de la serie de CC se inicia sin carga, la velocidad del motor de la serie de CC será peligrosamente alta, lo que definitivamente dañará el motor de la serie de CC. En vista de esto, el motor de la serie DC siempre debe arrancarse y operarse bajo carga acoplado mecánicamente con él.
Si tiene alguna consulta, por favor escriba en el cuadro de comentarios. Será un placer responder. ¡Gracias!
